Πώς να υπολογίσετε την ιδανική γωνία ηλιακού πίνακα ανά τοποθεσία και ενεργειακά στόχους

Ο υπολογισμός της ιδανικής γωνίας ηλιακού πίνακα απαιτεί ευθυγράμμιση δύο βασικών παραγόντων:Η γεωγραφική σας θέση (γεωγραφικό πλάτος)(που υπαγορεύει το φυσικό μονοπάτι του ήλιου) καιΟι ενεργειακές σας προτεραιότητες(Γραμματέα όλο το χρόνο, καλοκαιρινή ψύξη ή χειμερινή θέρμανση). Παρακάτω είναι ένα βήμα προς βήμα, ενεργό πλαίσιο για τον υπολογισμό της γωνίας για οποιαδήποτε τοποθεσία και στόχο με πραγματικό κόσμο παραδείγματα και εργαλεία για την απλούστευση της ακρίβειας.

Βήμα 1: Προσδιορίστε το γεωγραφικό πλάτος της τοποθεσίας σας (το θεμέλιο)

Το γεωγραφικό πλάτος είναι το σημείο εκκίνησης για όλους τους υπολογισμούς γωνίας, καθώς καθορίζει πόσο ψηλά ο ήλιος αυξάνεται στον ουρανό. Εδώ είναι πώς να το βρείτε:



Γρήγορη αναζήτηση: Χρησιμοποιήστε τους Χάρτες Google (αναζητήστε τη διεύθυνσή σας και, στη συνέχεια, κάντε κλικ στο κουμπί "Τι υπάρχει εδώ;" Για να δείτε γεωγραφικό πλάτος/μήκος) ή ιστοσελίδες όπως το latlong.net.

Παράδειγμα:

Λος Άντζελες, ΗΠΑ: 34 βαθμός n

Βερολίνο, Γερμανία: 52 βαθμοί n

Sydney, Αυστραλία: 34 βαθμοί S (Σημείωση: Οι υπολογισμοί του νότιου ημισφαιρίου αντικατοπτρίζουν το γεωγραφικό πλάτος χρήσης του βόρειου ημισφαιρίου ως θετικό αριθμό, αλλά προσαρμόζουν εποχιακά τσιμπήματα αν χρειαστεί).



Βασικός κανόνας: Το μονοπάτι του ήλιου είναι συμμετρικό πάνω/κάτω από τον ισημερινό, η θέση 34 βαθμών (Sydney) χρησιμοποιεί τις ίδιες γωνίες βάσης με 34 μοίρες n (Λος Άντζελες), μόνο με αντιστρεπτό καλοκαίρι/χειμώνα (Δεκέμβριος=καλοκαίρι, Ιούνιος {{4} χειμώνας).

Βήμα 2: Επιλέξτε τον ενεργειακό σας στόχο (προσαρμόστε τη φόρμουλα γεωγραφικού πλάτους)

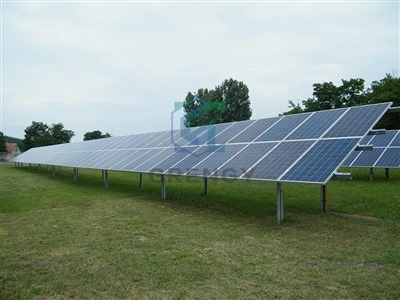

Μόλις έχετε το περιθώριο σας, προσαρμόστε το με βάση το αν θέλετεόλο το χρόνο, η ψύξη του καλοκαιριού ή η θέρμανση με επίκεντρο το χειμώνα. Χρησιμοποιήστε τον τύπο σταθερής τοποθεσίας κάτω από αυτό-αυτό λειτουργεί για το 90% των οικιστικών και μικρών εμπορικών έργων (σταθερές ράγες, ρυθμιζόμενες ράγες ή ως βάση για συστήματα παρακολούθησης).



Ενεργειακός στόχος	Τύπος για ιδανική γωνία (βόρειο ημισφαίριο)	Τύπος για το νότιο ημισφαίριο (εποχιακή ανταλλαγή)	Παράδειγμα πραγματικού κόσμου
Μέγιστη έξοδος όλο το χρόνο	Γεωγραφικό πλάτος	Γεωγραφικό πλάτος	Βερολίνο (52 βαθμός N): Γωνία 52 βαθμών → Υπολοίπων Καλοκαίρι (Ιούνιος) και Χειμώνας (Δεκέμβριος) Παραγωγή.
Καλοκαίρι επικεντρωμένη (ψύξη)	Γεωγραφικό πλάτος - 10 βαθμός	Latitude - 10 βαθμός (καλοκαίρι=dec -feb)	Λος Άντζελες (34 βαθμός N): 34 βαθμός - 10 βαθμός=24 βαθμός → καταγράφει περισσότερο τον ήλιο για το μεσημέρι για χρήση AC (Ιούνιος -AUG).
Χειμώνας επικεντρωμένη (θέρμανση)	Γεωγραφικό πλάτος + 10 βαθμός	Latitude + 10 βαθμός (Winter=Ιούνιος -Aug)	Sydney (34 βαθμοί S): 34 βαθμός + 10 βαθμός=44 βαθμός → Tilts πάνελ υψηλότερα για να πιάσει χαμηλό χειμερινό ήλιο (Ιούνιος -Aug).



Γιατί λειτουργεί αυτό:



Το καλοκαιρινό ήλιο είναι υψηλότερος στις γωνίες του ουρανού (γεωγραφικό πλάτος -10 βαθμού) αφήστε τα πάνελ να πιάσουν πιο άμεσο το μεσημέρι φως.

Ο χειμερινός ήλιος είναι γωνίες χαμηλότερου σταδίου (γεωγραφικό πλάτος +10) "φτάνει" για να συλλάβει το φως του ήλιου που διαφορετικά θα έπληξε τα πάνελ σε μια ρηχή, αναποτελεσματική γωνία.

Βήμα 3: Επαναφορά για το τοπικό κλίμα (χιόνι, άνεμος, σκιά)

Οι στόχοι τοποθεσίας και ενέργειας θέτουν τη γωνιά βάσης αλλά το τοπικό κλίμα μπορεί να κάνει ή να σπάσει την απόδοση. Προσαρμόστε περαιτέρω για αυτές τις κοινές συνθήκες:

Α. Τοποθεσίες επιρρεπής σε χιόνι (π.χ. Μινεάπολη, 45 βαθμοί Ν, Στοκχόλμη, 59 βαθμοί Ν)

Ζήτημα: Η συσσώρευση χιονιού μπλοκάρει το ηλιακό φως και προσθέτει βάρος στις ράγες/πάνελ.

Προσαρμογή: Προσθέστε 15 μοίρες στη γωνία βάσης σας (αντί για 10 μοίρες για χειμερινή εστίαση).

Παράδειγμα: MinNeapolis (Χειμώνας Στόχος: 45 βαθμός + 10 βαθμός=55 βαθμός) → λεπτόκοκκο σε 45 μοίρες + 15 βαθμός=60 βαθμός.

Γιατί: Μια γωνία 60 μοιρών επιτρέπει στο χιόνι να γλιστρήσει 2-3 φορές ταχύτερα από μια γωνία 55 μοιρών, μειώνοντας το χρόνο διακοπής και τη δομική πίεση σε σταθερές ράγες οροφής.

Β. Ζώνες υψηλού Wind (π.χ. Μαϊάμι, 26 βαθμός Ν, Τόκιο, 35 μοίρες Ν)

Ζήτημα: Οι απότομες γωνίες αλιεύουν περισσότερο άνεμο, αυξάνοντας τον κίνδυνο ανύψωσης (ειδικά για τις ράγες που τοποθετούνται στην οροφή).

Προσαρμογή: Αφαιρέστε 5-10 βαθμούς από τη γωνία βάσης σας (προτεραιότητα στη σταθερότητα σε τέλεια γωνία ηλίου).

Παράδειγμα: Μαϊάμι (καλοκαιρινός στόχος: 26 βαθμός - 10 βαθμός=16 βαθμός) → τελειωθείτε με 16 μοίρες - 5 βαθμός=11 βαθμός.

Ζευγαρώνω: Χρησιμοποιήστε μεταλλικές αγκύλες οροφής ή κρεβάτι με επίπεδη οροφή για να ασφαλίσετε τις ράγες-αντιστέκονται στον άνεμο καλύτερα από τη διείσδυση των βάσεων.

Γ. Σκιασμένες τοποθεσίες (π.χ., Σιάτλ, 47 μοίρες Ν, Λονδίνο, 51 μοίρες Ν)

Ζήτημα: Τα δέντρα, οι καμινάδες ή τα ψηλά κτίρια μπλοκάρουν το ηλιακό φως (χειρότερα το καλοκαίρι όταν τα φύλλα είναι γεμάτα).

Προσαρμογή:

Για το καλοκαίρι σκιά: χαμηλότερη γωνία κατά 5 μοίρες (αποφεύγει την ψηλή σκιά αντικειμένου κατά τη διάρκεια του μεσημέρι).

Για τη χειμερινή απόχρωση: αυξήστε τη γωνία κατά 5 μοίρες (αποφεύγει τη χαμηλή απόχρωση από τις κοντινές δομές).

Παράδειγμα: Σιάτλ (στόχος όλο το χρόνο: 47 βαθμοί) → Καλοκαίρι=47 βαθμός - 5 βαθμός=42 βαθμός (αποφεύγει το δέντρο σκιά), το χειμώνα=47 βαθμός + 5} βαθμός=52 (αποφεύγει τις άκρες της στέγης).

Βήμα 4: Υπολογίστε τις ρυθμιζόμενες/σιδηροδρομικές γραμμές (δυναμικές γωνίες)

Εάν χρησιμοποιείτε ρυθμιζόμενες σιδηροτροχιές (δεν είναι σταθερές), η "ιδανική γωνία" αλλάζει εποχικά ή καθημερινά. Χρησιμοποιήστε αυτούς τους απλοποιημένους υπολογισμούς:

Α. Ρυθμιζόμενες ράγες (εποχιακές προσαρμογές)

Ρυθμίστε 2-4 φορές το χρόνο (ευθυγραμμίστε με τις ηλιόλουσες/ισημερινές) χρησιμοποιώντας το γεωγραφικό πλάτος σας ως βάση:



Εποχή	Γωνία του Βόρειου ημισφαιρίου (στόχος όλο το χρόνο)	Γωνία νότιου ημισφαιρίου (στόχος όλο το χρόνο)	Παράδειγμα (Βερολίνο, 52 βαθμοί Ν)
Άνοιξη (Mar -May)	Γεωγραφικό πλάτος - 5 βαθμός	Latitude - 5 βαθμός (Σεπτέμβριος -Nov)	52 βαθμός - 5 βαθμός=47 βαθμός
Καλοκαίρι (Jun -Aug)	Γεωγραφικό πλάτος - 10 βαθμός	Latitude - 10 βαθμός (Dec -Feb)	52 βαθμός - 10 βαθμός=42 βαθμός
Πτώση (Σεπ -nov)	Γεωγραφικό πλάτος	Latitude (Mar -May)	52 βαθμοί
Χειμώνας (Dec -Feb)	Γεωγραφικό πλάτος + 10 βαθμός	Latitude + 10 πτυχίο (Jun -Aug)	52 βαθμός + 10 βαθμός=62 βαθμός



Επαγγελματική συμβουλή: Χρησιμοποιήστε την εφαρμογήΕπιθεωρητήςΓια να απεικονίσετε το μονοπάτι του ήλιου σε συγκεκριμένες ημερομηνίες (π.χ. τον Ιούνιο 21=καλοκαιρινό ηλιοστάσιο) και επιβεβαιώστε τις ρυθμίσεις γωνίας σας.

Β. Σιδηρόδρομοι παρακολούθησης (αυτόματος υπολογισμός)

Δεν χρειάζεται να υπολογίσετε με μη αυτόματο τρόπο τα συστήματα παρακολούθησης των γωνιών για εσάς, αλλά εδώ λειτουργούν:



Παρακολούθηση ενός άξονα: Διορθώνει τη γωνία κλίσης στη "γωνιά βάσης όλο το χρόνο" (γεωγραφικό πλάτος) και περιστρέφεται ανατολικά-δυτικά για να ακολουθήσει το καθημερινό μονοπάτι του ήλιου.

Παράδειγμα: Phoenix (33 βαθμοί N) → Σταθερή κλίση 33 βαθμών + Ανατολής-Δύση περιστροφή → 20-30% περισσότερη έξοδος από τις σταθερές ράγες.

Παρακολούθηση διπλού άξονα: Προσαρμόζει τόσο την κλίση (βορρά-νότο, εποχιακή) όσο και την περιστροφή (ανατολικά-δυτικά, καθημερινά) για να διατηρηθεί τα πάνελ κάθετα στο φως του ήλιου.

Παράδειγμα: Το Dubai (25 βαθμοί N) → η παρακολούθηση διπλού άξονα μετατοπίζεται αυτόματα από 15 μοίρες (καλοκαίρι) σε 35 μοίρες (χειμώνας) → 30-40% περισσότερη απόδοση από τις σταθερές ράγες.

Βήμα 5: Επαληθεύστε με εργαλεία ακριβείας (αποφύγετε τις εικασίες)

Για ακρίβεια (κρίσιμη για μεγάλα έργα ή πολύπλοκες τοποθεσίες), χρησιμοποιήστε αυτά τα εργαλεία για να ελέγξετε τους υπολογισμούς σας:

1.

Πώς να χρησιμοποιήσετε: Εισαγάγετε τη διεύθυνσή σας, τον τύπο του πίνακα και τον τύπο τοποθέτησης (σταθερό/ρυθμιζόμενο).

Παραγωγή: Προσαρμοσμένη ιδανική γωνία + Εκτιμώμενη ενέργεια ενέργειας (kWh/έτος) για αυτή τη γωνία.

Σύνδεσμος: https://pvwatts.nrel.gov/

2. Solar Pathfinder (χειροκίνητη συσκευή)

Πώς να χρησιμοποιήσετε: Τοποθετήστε το στον ιστότοπο εγκατάστασής σας για να χαρτογραφήσετε μοτίβα σκιάς και έκθεση στον ήλιο για διαφορετικές γωνίες.

Παραγωγή: Ένα φυσικό διάγραμμα "Sun Path" που δείχνει ποιες γωνίες αποφεύγουν τη σκιά όλο το χρόνο.

3. Επαγγελματική αξιολόγηση ιστότοπου

Πότε να χρησιμοποιήσετε: Για απότομες στέγες, μεγάλα εμπορικά έργα ή τοποθεσίες με σύνθετα θέματα σκιάς/αιολικής ενέργειας.

Τι κάνουν οι εγκαταστάτες: Χρησιμοποιήστε τα αεροσκάφη, τη θερμική απεικόνιση και τα τοπικά δεδομένα καιρού για να υπολογίσετε μια γωνία ειδικής για την τοποθεσία (π.χ. προσαρμογή για τη μοναδική κλίση της οροφής ή τους κοντινούς ουρανοξύστες).

Παράδειγμα ροής εργασίας υπολογισμού (πλήρες σενάριο)

Ας περπατήσουμε σε ένα πραγματικό παράδειγμα για να τα συνδέσουμε όλα μαζί:



Τοποθεσία: Σικάγο, ΗΠΑ (41 βαθμοί N Latitude, χιονισμένοι χειμώνες, καυτά καλοκαίρια, μέτριος άνεμος).

Ενεργειακός στόχος: Χειμώνας επικεντρωμένη (προτεραιότητα στη θέρμανση για τον Δεκέμβριο-Φεβρουάριος).

Βήμα 1: Γωνία βάσης=41 βαθμός + 10 βαθμός=51 βαθμός (χειμερινή φόρμα εστίασης).

Βήμα 2: Spect-tune για το χιόνι=51 βαθμός + 5 βαθμός=56 βαθμός (προσθέστε 5 μοίρες για να βοηθήσετε τη διαφάνεια του χιονιού).

Βήμα 3: Επαληθεύστε με τον υπολογιστή PVWATTS → Εισαγωγή: Σικάγο, γωνία 56 μοιρών, σταθερές ράγες οροφής → έξοδος: 18% περισσότερη χειμερινή έξοδος vs . 41 γωνία βάσης βαθμού.

Τελική γωνία: 56 βαθμοί (σταθερές ράγες) ή προσαρμόστε σε 61 βαθμούς το χειμώνα/41 βαθμούς το καλοκαίρι (ρυθμιζόμενες ράγες).

Βασικά διαδρομές για υπολογισμό

Ξεκινήστε απλά: Χρησιμοποιήστε γεωγραφικό πλάτος ± 10 βαθμούς για σταθερές ράγες-αυτό τα έργα για τα περισσότερα οικιστικά έργα.

Δώστε προτεραιότητα στον στόχο σας: Καλοκαιρινή ψύξη=ρηχότερη γωνία; Χειμερινή θέρμανση=απότομη γωνία.

Προσαρμογή για το κλίμα: Χιόνι=απότομο; άνεμος=ρηχότερο; Σκιά=Τροφοδοσία για να αποφευχθούν οι μπλοκαρίσματα.

Επαληθεύστε με εργαλεία: Χρησιμοποιήστε PVWATTS ή έναν επαγγελματία για να επιβεβαιώσετε τα μικρά λάθη γωνίας (5-10 βαθμούς) μπορεί να μειώσει την παραγωγή κατά 10-15%.



Ακολουθώντας αυτό το πλαίσιο, θα διασφαλίσετε ότι οι ηλιακοί σας συλλέκτες είναι γωνιακοί για να μεγιστοποιήσετε την παραγωγή ενέργειας γιασαςΤοποθεσία και ανάγκες-Είτε είστε ιδιοκτήτης σπιτιού στο Τορόντο ή ένας υπεύθυνος έργου για ένα ηλιακό αγρόκτημα στην Αριζόνα.
