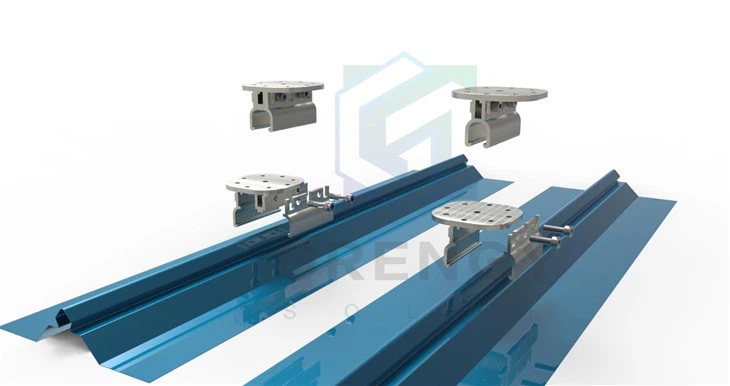

Μεταλλικοί σφιγκτήρες οροφής μόνιμης ραφής

Η Grengy είναι επαγγελματίας κατασκευαστής προϊόντων ηλιακής τοποθέτησης.
Σχεδιάζουμε και προσφέρουμε μια ευρεία γκάμα λύσεων προσαρμογής από συστήματα επίγειας τοποθέτησης, συστήματα στερέωσης αυτοκινήτου έως ταράτσα. Διατίθεται OEM.
Με περισσότερα από 17 χρόνια εμπειρίας στον κλάδο και έχοντας εγκαταστήσει πάνω από 10 GW+ ηλιακών συλλεκτών. είμαστε σίγουροι ότι τα προϊόντα μας θα ανταποκριθούν στις προσδοκίες σας.


Για περισσότερες λεπτομέρειες, pls email:rukin@grengysolar.com



Ένα σύστημα ηλιακής ενέργειας στον τελευταίο όροφο, ή ένα σύστημα φωτοβολταϊκών ταράτσας, είναι ένα φωτοβολταϊκό (ΦΒ) σύστημα που έχει τα ηλιακά πάνελ που παράγουν ηλεκτρική ενέργεια τοποθετημένα στην ταράτσα ενός οικιστικού ή εμπορικού κτιρίου ή κατασκευής. Τα διάφορα στοιχεία ενός τέτοιου συστήματος περιλαμβάνουν φωτοβολταϊκά στοιχεία, συστήματα στερέωσης, καλώδια, συστήματα αποθήκευσης μπαταριών ηλιακών μετατροπέων, ελεγκτές φόρτισης, συστήματα παρακολούθησης, συστήματα ραφιών και τοποθέτησης, συστήματα διαχείρισης ενέργειας, συστήματα μέτρησης δικτύου, διακόπτες αποσύνδεσης, εξοπλισμός γείωσης, προστατευτικές συσκευές, κουτιά συνδυασμού, αδιάβροχα περιβλήματα και άλλα ηλεκτρικά αξεσουάρ.













































Τα συστήματα που τοποθετούνται στην ταράτσα είναι μικρά σε σύγκριση με ηλιακούς φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής εδάφους εγκατεστημένους σε κλίμακα κοινής ωφέλειας με χωρητικότητες της τάξης των μεγαβάτ, επομένως αποτελούν μια μορφή κατανεμημένης παραγωγής. Μια ολοκληρωμένη μελέτη ανάλυσης κύκλου ζωής έδειξε ότι η ηλιακή ενέργεια στον τελευταίο όροφο είναι καλύτερη για το περιβάλλον από την ηλιακή κλίμακας χρησιμότητας. Οι περισσότεροι φωτοβολταϊκοί σταθμοί ταράτσας είναι φωτοβολταϊκά συστήματα συνδεδεμένα στο δίκτυο. Τα φωτοβολταϊκά συστήματα ταράτσας σε κτίρια κατοικιών διαθέτουν τυπικά χωρητικότητα περίπου 5–20 κιλοβάτ (kW), ενώ αυτά που τοποθετούνται σε εμπορικά κτίρια συχνά φτάνουν τα 100 κιλοβάτ έως 1 μεγαβάτ (MW). Οι πολύ μεγάλες στέγες μπορούν να στεγάσουν Φ/Β συστήματα βιομηχανικής κλίμακας στην περιοχή από 1–10 MW.





Συστατικά μιας ηλιακής συστοιχίας στέγης



Η ακόλουθη ενότητα περιέχει τα πιο συχνά χρησιμοποιούμενα εξαρτήματα μιας ηλιακής συστοιχίας στέγης. Αν και τα σχέδια μπορεί να διαφέρουν ανάλογα με τον τύπο στέγης (π.χ. μέταλλο έναντι βότσαλου), τη γωνία στέγης και τις ανησυχίες για τη σκίαση, οι περισσότερες συστοιχίες αποτελούνται από κάποια παραλλαγή των παρακάτω στοιχείων



1 >Τα ηλιακά πάνελ παράγουν ηλεκτρική ενέργεια χωρίς άνθρακα όταν ακτινοβολούνται από το ηλιακό φως. Συχνά κατασκευασμένα από πυρίτιο, τα ηλιακά πάνελ είναι κατασκευασμένα από μικρότερες ηλιακές κυψέλες που συνήθως έχουν έξι κυψέλες ανά πάνελ. Πολλαπλοί ηλιακοί συλλέκτες που είναι αρμονικοί μαζί συνθέτουν μια ηλιακή συστοιχία. Τα ηλιακά πάνελ γενικά προστατεύονται από σκληρυμένο γυαλί και ασφαλίζονται με πλαίσιο αλουμινίου.[11] Το μπροστινό μέρος ενός ηλιακού πάνελ είναι πολύ ανθεκτικό, ενώ το πίσω μέρος ενός πάνελ είναι γενικά πιο ευάλωτο.



2 > Οι σφιγκτήρες στερέωσης αποτελούνται γενικά από βραχίονες αλουμινίου και μπουλόνια από ανοξείδωτο χάλυβα που συγκρατούν τους ηλιακούς συλλέκτες μεταξύ τους στην οροφή και στις ράγες. Οι σφιγκτήρες συχνά διαφέρουν ως προς το σχεδιασμό προκειμένου να ληφθούν υπόψη οι διάφορες διαμορφώσεις οροφής και σιδηροτροχιών.



3 > Τα ράφια ή οι ράγες είναι κατασκευασμένα από μέταλλο και συχνά βρίσκονται σε παράλληλη διαμόρφωση στην οροφή για να ξαπλώνουν τα πάνελ. Είναι σημαντικό οι ράγες να είναι αρκετά επίπεδα ώστε τα πάνελ να είναι ομοιόμορφα τοποθετημένα.



4 > Οι βάσεις στερεώνουν τις ράγες και ολόκληρη τη διάταξη στην επιφάνεια της οροφής. Αυτές οι βάσεις είναι συχνά βραχίονες L που βιδώνονται μέσω αναλαμπής και στις δοκούς της οροφής. Οι βάσεις διαφέρουν ως προς το σχεδιασμό λόγω του ευρέος φάσματος διαμορφώσεων και υλικών οροφής.



5 > Τα φλας είναι μια ανθεκτική μεταλλική πλάκα που παρέχει μια αδιάβροχη στεγανοποίηση μεταξύ των στηριγμάτων και της επιφάνειας της οροφής. Συχνά, το καλαφάτισμα χρησιμοποιείται για να σφραγίσει το φλας στην οροφή και μοιάζει με μεταλλικό βότσαλο στέγης.



6 > Η καλωδίωση DC/AC για μετατροπείς συνδέει τα καλώδια μεταξύ των πάνελ και σε έναν μικρο-μετατροπέα ή μετατροπέα στοιχειοσειρών. Κανένα καλώδιο δεν πρέπει να αγγίζει την επιφάνεια της οροφής ή να κρέμεται από τη διάταξη για να αποφευχθεί η φθορά των καιρικών συνθηκών και η φθορά των καλωδίων.



7 > Οι μικρο μετατροπείς είναι τοποθετημένοι στο κάτω μέρος του πίνακα και μετατρέπουν την ισχύ συνεχούς ρεύματος από τα πάνελ σε τροφοδοσία AC που μπορεί να σταλεί στο δίκτυο. Οι μικρομετατροπείς επιτρέπουν τη βελτιστοποίηση κάθε πίνακα όταν υπάρχει σκίαση και μπορούν να παρέχουν συγκεκριμένα δεδομένα από μεμονωμένα πάνελ.




Έργα ηλιακής στέγης για την αναφορά σας
